99久久久无码一区二区三区婷婷|国精产品一区一区三区免费视频|久久久久国产一区二区三区|国产免费久久精品99久久|国产精品 久久久精品|



    電鍍廠資訊：

    7.1.1.1鋁及鋁合金化學(xué)氧化原理



    鋁及鋁合金的化學(xué)氧化是在含有氧化劑的弱酸性或弱堿性溶液中進(jìn)行，在弱堿性溶液中A13+與溶液中的OH-形成可溶性的Al00H，而后轉(zhuǎn)化為難溶的r一Al203·H20附著在鋁及鋁合金的表面;在含有磷酸、鉻酸和氟化物的弱酸性溶液中，Al與H3P04、Cr2072-反應(yīng)生成Al203及AlP04、CrP04薄膜。

    由化學(xué)反應(yīng)生成的膜厚達(dá)一定值(0.5～4μm)時，由于膜無松孔，阻礙了溶液與基體金屬的接觸，使膜生長停止，為了保持一定的孔隙，使膜繼續(xù)增厚，需向溶液中加入弱酸或弱堿，所以酸和堿是化學(xué)氧化成膜的主要成分;再者，為了抑制酸和堿對膜的過度溶解腐蝕，還向溶液中加入氧化劑鉻酐或鉻酸鹽，使膜的生長和溶解保持一定的平衡，以達(dá)到較厚的膜層(堿性液中厚度可達(dá)到2～39m;酸性溶液中厚度可達(dá)到3～4μm)。



    7.1.1.2鋁及鋁合金化學(xué)氧化工藝



    鋁及鋁合金化學(xué)氧化工藝見表7-1。



    7.1.1.3鋁及鋁合金化學(xué)氧化后封閉處理



    化學(xué)氧化膜可在30～60g/L的重鉻酸鉀溶液中封閉處理，溫度90～95℃，時間5～10min;或鉻酐5g/L，溫度40～45℃，時間l0～15s，以提高其耐蝕性。作為涂裝底層時則不進(jìn)行封閉。合金元素含量不高的鋁合金，轉(zhuǎn)化處理后可以著色，而后用清漆或蠟封閉。7.1.2鋁及鋁合金的電化學(xué)氧化

    將鋁及鋁合金置于適當(dāng)?shù)碾娊庖褐凶鳛殛枠O電解處理，稱為陽極氧化。鋁及鋁合金陽極氧化膜層厚度可達(dá)幾十至幾百微米，其耐蝕性、耐磨性及裝飾性等比原金屬或合金有明顯的提高。采用不同的電解液和工藝條件，可獲得不同性能的氧化膜層。

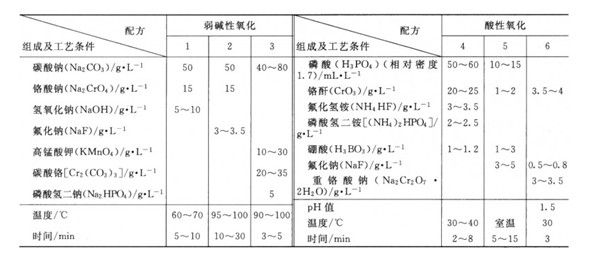

表7-1鋁及鋁合金的化學(xué)氧化工藝



    注：配方l適用于純鋁及鋁錳、鋁鎂等合金，但不適合含銅量高于4%的鋁合金，膜0.5～1μm;



    配方2適用于含銅的鋁合金，但不適合含鎂量高于5%的鋁合金;



    配方3適用于大多數(shù)鋁合金，也適用于硬鋁合金;



    配方4膜呈無色至帶黃綠的灰藍(lán)色，厚0.5～5μm，致密，硬度及耐蝕性高，需封閉處理，適于各種鋁及鋁合金;



    配方5膜薄，呈無色至彩虹色，適用于處理后需變形的零件，也適合鋁鑄件，不需封閉處理;



    配方6制取鉻酸鹽膜轉(zhuǎn)化工藝，適用于轉(zhuǎn)化膜后需涂裝處理的鋁薄板卷材。



    7.1.2.1鋁及鋁合金陽極氧化膜形成機(jī)理



    鋁及鋁合金陽極氧化的電解液一般為具有中等溶解能力的酸性溶液，如硫酸、草酸等。將鋁件作為陽極，鉛板作為陰極，通以直流電，電極反應(yīng)為水的放電，生成初生態(tài)原子氧[O]。由于[O]具有很強(qiáng)的氧化能力，在強(qiáng)大的外電場力作用下，會從電解液/金屬界面上



    向內(nèi)擴(kuò)散，與鋁作用形成氧化物并放出大量的熱。反應(yīng)多余的氧則在陽極以氣體狀態(tài)析出。



    由于在酸性溶液中氧化膜的生成和溶解是同時進(jìn)行的，只有當(dāng)膜的生成速度大于膜的溶解速度時，膜才不斷增厚。其形成過程可利用陽極氧化測得的電壓一時間曲線進(jìn)行分析，如圖7-1所示。



    整個陽極氧化的電壓一時間曲線大致可以分為三段。



    ①第一段：無孔層形成通電開始的幾至十幾秒時間內(nèi)，電壓隨時間急劇上升至最大值，該值稱為臨界電壓(或形成電壓)。說明在陽極上形成了連續(xù)的、無孔的薄膜層(阻擋層)。此膜具有較高的電阻，因此隨著膜層的加厚，電阻加大，槽電壓急劇直線上升。無孔層的出現(xiàn)阻礙了膜層的繼續(xù)加厚，其厚度與形成電壓成正比，與氧化膜在電解液中的溶解速度成反比。在普通硫酸陽極氧化時，采用13～18V槽電壓，則無孔層厚度約為0.Ol～0.Ol5μm。該段的特點是氧化膜的生成速度遠(yuǎn)大于溶解速度。臨界電壓受電解液溫度的影響很大，溫度高，電解液對膜層的溶解作用強(qiáng)，無孔層薄，臨界電壓較低。

    ②第二段：膜孔的出現(xiàn)陽極電位達(dá)到最高值以后，開始下降，其下降幅度為最大值的10%～l5%。這是由于電解液對膜層的溶解作用，使氧化膜最薄的局部產(chǎn)生孔穴，電阻下降，電壓也隨之下降。氧化膜有了孔隙之后，電化學(xué)反應(yīng)可繼續(xù)進(jìn)行，氧化膜繼續(xù)生長。



    ③第三段：多孔層的增厚此段的特征是氧化時間大約20s后，電壓開始趨于平穩(wěn)。此時，阻擋層生成速度與溶解速度達(dá)到平衡，其厚度保持不變，但氧化反應(yīng)并未停止，氧化膜的生成與溶解仍在每個孔穴的底部繼續(xù)進(jìn)行，使孔穴底部向金屬內(nèi)部移動，隨著時間的延長，孔穴加深形成孔隙和孔壁。由于孔隙內(nèi)電解液的存在，導(dǎo)電離子便可在此暢通無阻，因此在多孔層的建立過程中，電阻值的變化并不大，電壓也就無明顯的變化，反映在特性曲線上是平穩(wěn)段。多孔層的厚度取決于工藝條件，主要因素為溫度。在陽極氧化過程中，由于各種因素的影響，使溶液溫度不斷提高，對膜層的腐蝕作用也隨之加大，不僅孔底，也使孔口處膜層及外表面膜層的腐蝕速度加大，因此多孔層厚度增長變慢。當(dāng)孔口膜層的腐蝕速度與孔底處的成膜速度相等時，多孔層的厚度就不會再繼續(xù)增加，該平衡到來的時間越長，則氧化膜越厚。



    在氧化膜的生長過程中，電滲起著重要的作用，使電解液在膜孔內(nèi)不斷循環(huán)更新·。電滲 產(chǎn)生的原因可解釋為：在電解液中水化了的氧化膜表面帶負(fù)電荷，而在其周圍的溶液中緊貼著帶正電荷的離子(如由于氧化膜的溶解而存在大量的Al3+，因電位差的影響，帶電質(zhì)點相對于固體壁發(fā)生電滲作用，即貼近孔壁帶正電荷的液層向孔外部流動，而外部新鮮的電解液沿孔的中心軸流入孔內(nèi)，促使孔內(nèi)的電解液不斷更新，從而使孔加深擴(kuò)大，如圖7—2所示。沉積不同。
